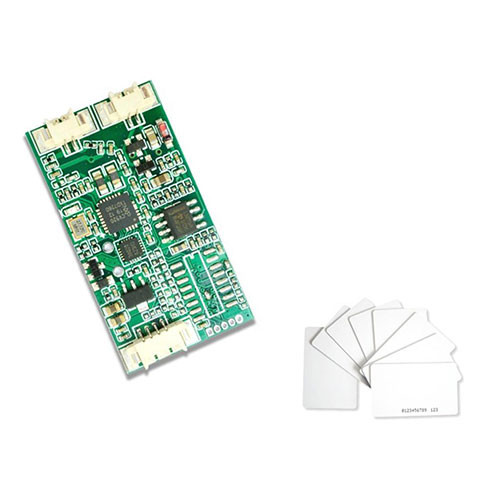

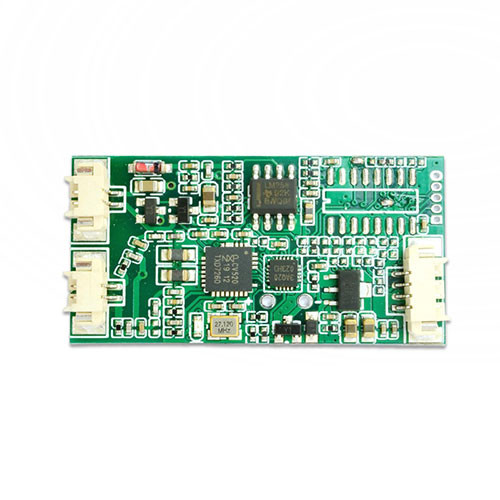

ISO14443A IC kontaktsız kart oxuyucusu şəxsiyyət vəsiqəsi oxuyucu modulu Serial portlu ikili tezlikli smart kart oxuyucusu

Xüsusiyyətlər

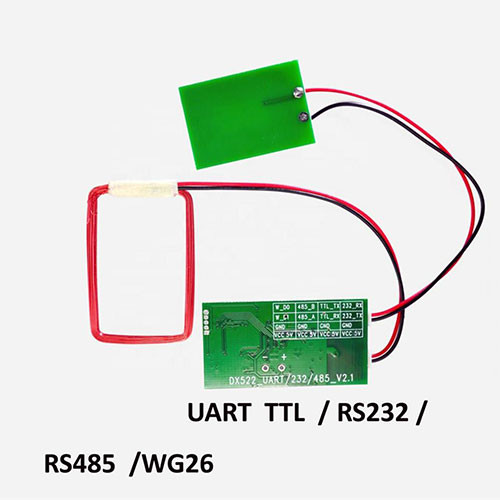

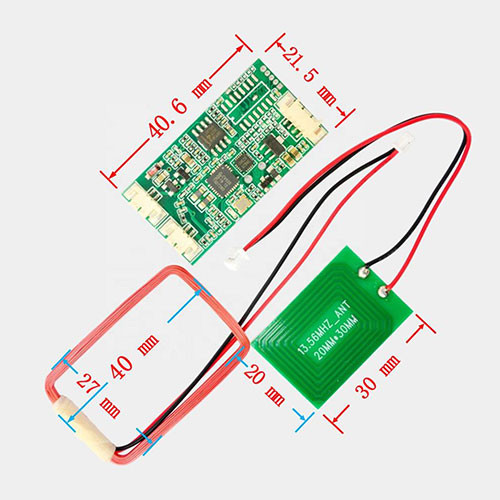

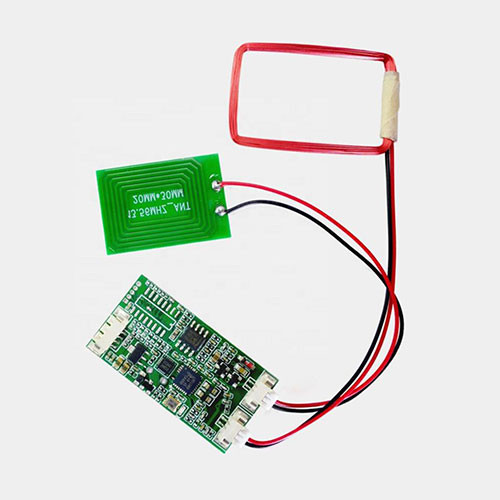

Bu modulun əsas lövhəsi və antennanın bölünməsi dizaynı
İkili tezlikli kartın oxunmasını dəstəkləyir (IC kart + şəxsiyyət vəsiqəsi)
Əlaqəsiz IC kartı (13.56MHz) blokunu, sektorun oxumasını və yazmasını və şifrələnməsini dəstəkləyir
Şəxsiyyət vəsiqəsini dəstəkləyir (125KHz) EMS kartının geniş oxunması variantı 125KHz) 3.3V, 5V enerji təchizatı
Bir çox interfeysləri dəstəkləyir: UART, RS232, RS485, WG26
Modulun sürücüyə ehtiyacı yoxdur və yeni başlayanlar tez işə başlaya bilərlər

İstifadə təlimatları
➊DC3.3V və ya 5.0V enerji təchizatını modula qoşun
❷Modulu kompüterin seriya portuna USB-serial port adapteri ilə birləşdirin
❸Serial port sazlama köməkçisini açın
❹ Standart uyğunluq kartı və ya şəxsiyyət vəsiqəsi ilə yoxlayın
❹ sürüşdürsəniz, modulun göstərici işığı yanıb-sönəcək, siqnal "bip" kartın sürüşdürüldüyünü və kompüterdəki serial port köməkçisinin interfeysi qəbul edilmiş IC kartı və ya şəxsiyyət vəsiqəsi seriya nömrəsini göstərəcək. "Serial port sazlama köməkçisi" Fayl paketinin seriya port parametrləri aşağıdakı kimidir:
➊Baud sürəti: 9600
❷ Yoxlama Rəqəmi: Yox
❸Məlumat bitləri: 8
❹ Stop biti: 1
❺ Onaltılıq ekranı yoxlayın
Düzgün naqillər və standart çıxış kartına uyğun gələn kartın seriya nömrəsini aşağı salın. şəkildə göstərildiyi kimi serial port vasitəsilə

<img src="/Uploads/image/20230214/1676342419850515.jpg" title="ISO14443A-IC-Kontaktsız-Kart-Oxuyucu-Şəxsiyyət Kartı-Oxuyucu-Modulu-İkili Tezlik-Smartder-Smart-"Portth-" alt="ISO14443A-IC-Kontaktsız-Kart Oxucusu-Şəxsiyyət Kartı-Oxucu-Modulu-İkili-Tezlik-Smart-Kart-Oxuyucu-Serial-Port"/>

Ümumi problem
Sual 1: Modul IC kartını necə oxuyur və yazır və IC kartı necə şifrələyir?
Addım 1: Kartınızı sürüşdürün. Modulda indikator işığı yanacaq və kartın seriya nömrəsi serial port vasitəsilə yuxarı kompüterə Aktiv şəkildə göndəriləcək. Bu zaman yuxarıdakı kompüter kartın seriya nömrəsinin müvafiq təlimatlarını alacaq. Komanda: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: başlanğıc simvolu
00: paket nömrəsi
01: komanda baytı, modul kartın seriya nömrəsini aktiv şəkildə çıxardıqda, bayt 0x00-dır; digər əmrlər əmr sözləridir
08: Növbəti 8 baytın etibarlı məlumat biti olduğunu göstərir
04 00: Kart atributunun S50 kartı olduğunu göstərir
00 00: Bu 2 baytın praktik əhəmiyyəti yoxdur.
A6 40 FE E4 : Kartın seriya nömrəsini göstərir. Müxtəlif kartları sürüşdürərkən 4 bayt dəyişəcək.
0E: Yoxlama məbləği. O, paket nömrəsindən (SBQNR) verilənlərin son baytına (DATA) qədər formalaşır və sonra onu əldə etmək üçün tərsinə çevrilir.
03: Çərçivə terminatoru.
