UHF RFID Passiv Tag Chip Enerji Təchizatı Mexanizmi

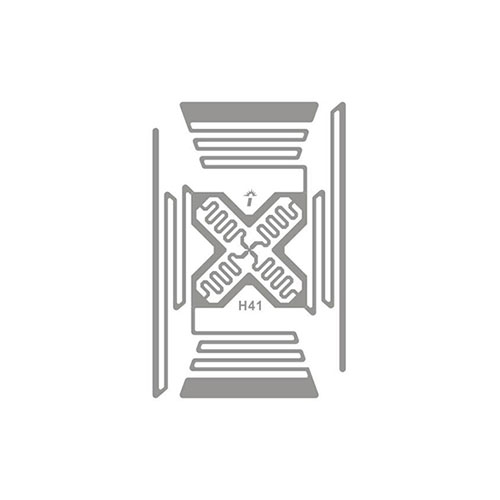

1. UHF RFID passiv etiketinin enerji təchizatı xüsusiyyətləri

(1) Simsiz Güc Ötürməsi ilə təchiz edilmişdir

Simsiz enerji ötürülməsi elektrik enerjisini bir yerdən digər yerə ötürmək üçün simsiz elektromaqnit şüalanmanın istifadəsidir.  İş prosesi elektrik enerjisini radiotezlik rəqsi vasitəsilə radiotezlik enerjisinə çevirməkdən ibarətdir və radiotezlik enerjisi ötürücü antenna vasitəsilə radioelektromaqnit sahəsinin enerjisinə çevrilir.

UHF RFID sistemi simsiz enerji ötürmə mexanizminə əsaslanır. Passiv etiketin öz enerji təchizatı yoxdur. O, oxucunun yaydığı radiotezlik enerjisini qəbul etməli və gərginliyin ikiqat artırılması rektifikasiyası, yəni Dickson doldurma nasosu vasitəsilə DC enerji təchizatı yaratmalıdır.

(2) Enerji təchizatı çipdəki enerji saxlama kondansatörünün doldurulması və boşaldılması ilə həyata keçirilir

Passiv etiketlər enerji əldə etmək, onu DC gərginliyinə çevirmək, enerjinin saxlanması üçün çipdəki kondensatoru doldurmaq və sonra boşalma vasitəsilə yükə enerji vermək üçün simsiz enerji ötürülməsindən istifadə edir. Buna görə də, passiv etiketin enerji təchizatı prosesi kondansatörün doldurulması və boşaldılması prosesidir. Kondansatörün doldurulması və boşaldılması prosesi təmiz doldurma prosesidir və enerji təchizatı prosesi boşalma və əlavə doldurma prosesidir. Əlavə doldurma boşalma gərginliyi çipin minimum təchizatı gərginliyinə çatmazdan əvvəl başlamalıdır.

(3) Üzən enerji təchizatı

Üzən doldurma enerji təchizatı başqa bir enerji təchizatı üsuludur və üzən doldurma enerji təchizatı tutumu boşalma qabiliyyətinə uyğunlaşdırılmışdır. Lakin onların hamısının ümumi problemi var, yəni UHF RFID passiv etiketlərinin enerji təchizatı tələb və təklifi balanslaşdırmalıdır.

2. Paylaşılan RF resursları

Passiv teqlər yalnız etiketlərin və açıqcaların oxuculardan gələn radiotezlik enerjisinə enerji mənbəyi kimi istifadə edilmir, daha da önəmlisi, təlimat siqnalının oxucudan etiketə ötürülməsi və cavab siqnalının etiketdən oxucuya ötürülməsi simsiz məlumat ötürülməsi vasitəsilə həyata keçirilir.

Etiket tərəfindən alınan radiotezlik enerjisi üç hissəyə bölünməlidir ki, bunlar müvafiq olaraq çip üçün enerji təchizatı qurmaq, siqnalı demodulyasiya etmək (komanda siqnalı və sinxronizasiya saatı daxil olmaqla) və cavab daşıyıcısını təmin etmək üçün istifadə olunur.

Teq oxucunun radiotezlik sahəsinə daxil olduqda və güc yaratmağa başlayanda, oxucunun bu anda hansı siqnal göndərməsindən asılı olmayaraq, etiket bütün qəbul edilmiş radiotezlik enerjisini çipdəki enerji saxlama kondensatorunu doldurmaq üçün gərginlikli ikiqat düzəldici dövrəni təmin edəcək və bununla da çipin enerji təchizatını təşkil edəcək.

Simsiz enerji ötürülməsi etiket üçün enerji təchizatı yaradır, ona görə də çip dövrəsini idarə etmək üçün həm kifayət qədər gərginlik, həm də kifayət qədər güc və davamlı enerji təchizatı qabiliyyəti tələb olunur.

3. Nəticə

Simsiz enerji ötürülməsi etiket üçün enerji təchizatı yaradır, ona görə də çip dövrəsini idarə etmək üçün həm kifayət qədər gərginlik, həm də kifayət qədər güc və davamlı enerji təchizatı qabiliyyəti tələb olunur.
