Girişə nəzarət sisteminin quraşdırılması və istifadəsi

1. Əsas konfiqurasiya

Ən sadə qeyri-şəbəkə girişinə nəzarət sisteminin konfiqurasiyasına aşağıdakılar daxildir: girişə nəzarət hamısı bir yerdə maşın, 12V enerji təchizatı, çıxış düyməsi və elektrik kilidi. Ən sadə şəbəkəli girişə nəzarət sisteminin konfiqurasiyasına aşağıdakılar daxildir: girişə nəzarət nəzarətçisi, 12V enerji təchizatı, çıxış düyməsi, elektrik kilidi, kart oxuyucusu və 485 rabitə çeviricisi.

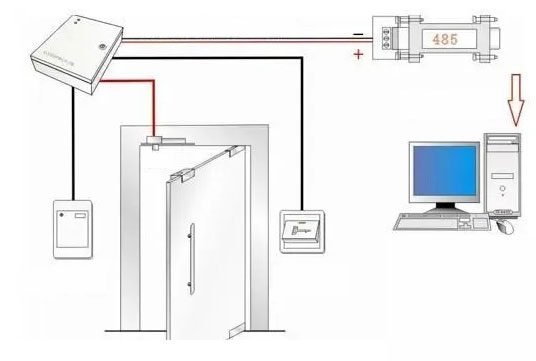

Şəkildə göstərildiyi kimi:


2. Tövsiyə olunan quraşdırma və sazlama prosesi

(1) Kontroller hostunu quraşdırın, enerjini yandırın, çıxış düyməsini qısaqapanıb relenin hərəkətini və relenin kilidini açma göstəricisinin status dəyişikliyini müşahidə edin.

(2) 485 rabitəsini birləşdirin, proqramı quraşdırın, proqram təminatına nəzarətçi əlavə edin və düzgün seriya nömrəsinə diqqət yetirin<br/3) kommunikasiya vəziyyətini müşahidə etmək üçün sazlama interfeysi.

(4) Rabitənin normal olub-olmadığını müşahidə edin, əlaqədən sonra qapını açıb-bağlamaq üçün proqram təminatından istifadə edin, onun uğurlu olub-olmadığını yoxlayın.

(5) Kart oxuyucusunu quraşdırın və kartın sürüşdürülməsi əməliyyatında düzgün qeydin olub-olmadığını yoxlayın.

(6) İstifadəçi, kartın verilməsi əməliyyatına, kartı endirməyə və idarəetməyə əlavə edin. qeydin normal olub-olmadığını müşahidə edin.

(7) Kilidə qoşulmuş birləşdirici naqili quraşdırın və kartı sürüşdürdükdən sonra qeydin və kilidin normal olub-olmadığını müşahidə edin.

(8) Düymələr kimi digər köməkçi Avadanlıqları quraşdırın.

3. Tikinti naqillərinin spesifikasiyası və girişə nəzarət sisteminin ehtiyat tədbirləri

Kart oxuyucudan nəzarətçiyə qədər olan xətt: 8 nüvəli ekranlı çox telli burulmuş cüt şəbəkə kabelindən istifadə etmək tövsiyə olunur və məlumat xətləri burulmuş cütlərdir. Ən uzunu 100 metrdən çox ola bilməz. Qalxan naqil nəzarətçinin GND-yə qoşulub.

Düymədən nəzarətçiyə naqil: Naqil diametri 0,3 kvadrat millimetrdən çox olan ikinüvəli naqildən istifadə etmək tövsiyə olunur.

Elektrik kilidindən nəzarətçiyə kabel: Diametri 10 millimetrdən çox olan ikinüvəli elektrik kabelindən istifadə etmək tövsiyə olunur. 50 metrdən çox olarsa, paralel olaraq daha qalın naqil və ya bir neçə teldən istifadə etməyi düşünün və ya enerji təchizatının incə tənzimləmə düyməsi vasitəsilə çıxış gərginliyini təxminən 14V-ə qədər artırın. Ən uzunu 100 metrdən çox olmamalıdır, ümumiyyətlə 60 metr ərzində idarə olunur.

Qapı sensorundan nəzarətçiyə qədər olan tel: iki nüvəli tel seçmək tövsiyə olunur, telin diametri 0,3 kvadrat millimetrdən çoxdur. Qapının keçid vəziyyətini onlayn olaraq bilməyə ehtiyacınız yoxdursa və ya uzun müddət bağlanmayan qapının siqnalizasiya funksiyasına və qeyri-qanuni müdaxilə siqnalı funksiyasına ehtiyacınız yoxdursa, qapının maqnit teli ayrıla bilər. .

Nəzarətçi və nəzarətçi arasında: və nəzarətçidən konvertora gedən kabel üçün 8 nüvəli ekranlanmış burulmuş cüt şəbəkə kabelindən istifadə etmək tövsiyə olunur. 485 nömrəli avtobusun uzunluğu nəzəri olaraq 1200 metrə çata bilər. Nəzarətçilərin sayına və ya rabitə mühitinin mürəkkəbliyinə görə 800 metrdən çox olmaması tövsiyə olunur. Həddindən artıq olarsa, rabitə mühitini yaxşılaşdırmaq üçün 485HUB və ya təkrarlayıcıdan istifadə edin.
