RF Enerji Yığım Texnologiyası

Gündəlik həyatımızda getdikcə daha çox elektron cihaz var və onların düzgün işləməsi üçün hər hansı bir enerji təchizatı tələb olunur. Xoşbəxtlikdən ətrafımızda külək enerjisini, işıq enerjisini, cisimlərin kinetik enerjisini elektrik enerjisinə çevirə və hətta yüksək tezlikli radio siqnallarının ötürülməsindən müəyyən enerji yığa bilən bir çox enerji formaları mövcuddur.

Daha az yayılmış, lakin sürətlə populyarlıq qazanan radio/televiziya yayım stansiyalarından və simsiz cihazlardan əldə edilə bilən RF/mikrodalğalı siqnallardan enerji toplama sxemidir. Bu enerji yığımı sxemi, Əşyaların İnterneti (IoT) sensorları və radiotezlik identifikasiyası (RFID) etiketləri kimi aşağı güc tətbiqlərində batareyaları əvəz edə bilər. Enerjinin təkrar istifadəsi əməliyyat xərclərini azaldır və mövcud elektron sistem və Avadanlıqların enerji səmərəliliyini artırır.

7; hündürlük: 560px;

RF zəngin enerji toplama mənbəyidir və o, mobil telefonlar, mobil telefon baza stansiyaları və TV/radio siqnal ötürülməsi baza stansiyaları da daxil olmaqla, dünya üzrə milyardlarla radio ötürücüdən yayılır. Buna görə də, bəzi aşağı güc dövrələrini gücləndirmək üçün RF enerjisindən istifadə etmək tendensiyası halına gəldi.

RF-dən enerji yığma konsepsiyası yeni deyil və proses nisbətən sadədir. Radio dalğaları antenaya çatır və uzunluğu boyunca potensial fərqin dəyişməsinə səbəb olur. Bu potensial fərq, sahəni bərabərləşdirmək cəhdi ilə yük daşıyıcılarının antenanın uzunluğu boyunca hərəkət etməsinə səbəb olur və RF-DC inteqral sxemi bu yük daşıyıcılarının hərəkətindən enerji tutmağa qadirdir. Enerji müvəqqəti olaraq kondansatördə saxlanılır və sonra yükdə tələb olunan potensial fərqi yaratmaq üçün istifadə olunur.

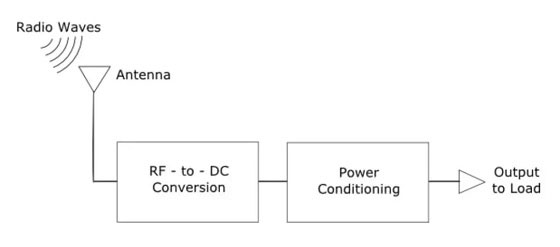

RF enerji siqnalı antenna vasitəsilə qəbul edilir, ona görə də antenanın işləmə tezliyi qəbul edilən siqnalın tezliyi ilə eyni olmalıdır. RF siqnalı antena vasitəsilə qəbul edildikdən sonra həm RF-DC çeviricilərində, həm də təmiz RF proqramlarında istifadə edilə bilər; RF-DC çeviricisi RF siqnalını DC siqnalına çevirir, beləliklə, alınan enerji enerji saxlama cihazında saxlanıla bilər; enerji saxlama cihazı RF-DC çeviriciləri, RF cihazları və aşağı güc tətbiqləri üçün enerji təmin edə bilər.

Hazır komponentləri olan alt sistem üçün RF-dən DC-yə çevrilməni həyata keçirmək üçün dövrə yaradıla bilər. Antenaların, simsiz doldurma bobinlərinin, PMIC-lərin (güc idarəetmə IC-ləri), enerji qəbuledicilərinin çiplərinin, həyəcanverici ötürücülərin və s.-nin müxtəlif kombinasiyalarından istifadə edərək RF-dən enerji yığa bilən sistemlər yarada bilər.

RF enerji siqnalı antenna vasitəsilə qəbul edilir, ona görə də antenanın işləmə tezliyi qəbul edilən siqnalın tezliyi ilə eyni olmalıdır. RF siqnalı antena vasitəsilə qəbul edildikdən sonra həm RF-DC çeviricilərində, həm də təmiz RF proqramlarında istifadə edilə bilər; RF-DC çeviricisi RF siqnalını DC siqnalına çevirir, beləliklə, alınan enerji enerji saxlama cihazında saxlanıla bilər; enerji saxlama cihazı RF-DC çeviriciləri, RF cihazları və aşağı güc tətbiqləri üçün enerji təmin edə bilər.
