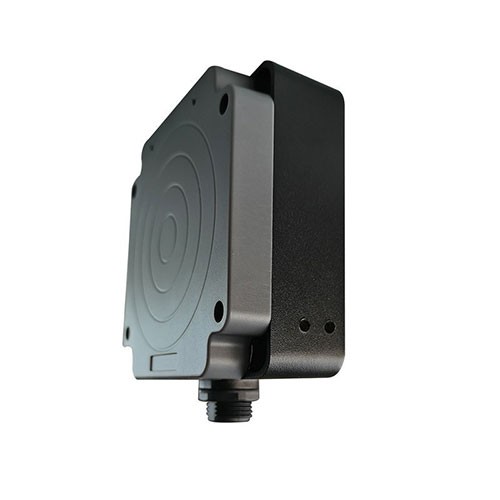

UHF RFID sənaye smart kart oxuyucusu çox funksiyalı radiotezlik elektron etiket oxu

Spesifikasiya

Elektrik parametrləri

Tezlik: 860-960 MHz

Protokol: ISO 18000-6C

Tezlik diapazonu: 865Mhz 868Mhz; 902 928 MHz (və ya fərdiləşdirilmiş)

FM rejimi: FHSS və ya proqram tərəfindən təyin olunan sabit tezlik

RF çıxışı: 20-30dBm tənzimlənən; 50Ω yük

CPU idarəetmə çipi: ARM (STM32F107)

Rabitə interfeysi: RS232, RS485; digər versiyalar TCP/IP və ya simsiz rabitəni seçə bilər

Protokol növü: modbus RTU (isteğe bağlı);

Rabitə sürəti: sürət 9600 ~ 115200bps,

Ümumi təyinatlı giriş/çıxış (GPIO): optik olaraq təcrid olunmuş 1 giriş, 1 çıxış;

Etibarlı proqram təminatının təkmilləşdirilməsi: genişləndirilə bilən təkmilləşdirmə mexanizmi

Tətbiq proqram interfeysi: API inkişaf dəstləri və proqram rutinlərini təmin edin

İş vəziyyətinin göstərilməsi rejimi: LED göstərici, səs siqnalı

Giriş gərginliyi: 9-24V-ə uyğunlaşın

Güc: 22W (RF çıxış gücü 26dBm)

Ətraf mühit parametrləri

Rütubət: 5% - 95%, kondensasiya olunmur

Qoruma səviyyəsi: IEC IP67

İş temperaturu: -20°~＋70°

Saxlama temperaturu: -40°～+85°

Fiziki parametr

Ölçü: 95(L)*95(W)*40(H)mm

Bağlayıcı forması: dəyirmi suya davamlı M10 pin yuvası

Qablaşdırılmış çəki: 450 q

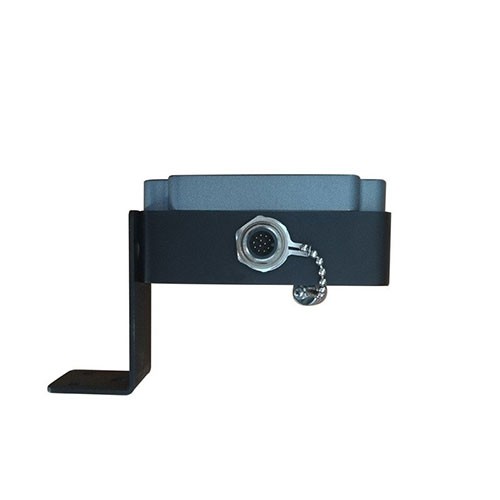

Montaj braketi üsulu: sinklənmiş dəmir mötərizə, oxuma bucağı tənzimlənə bilər

Qeydiyyatın təsviri

◆Oxucu üçün yalnız saxlama reyestrindən istifadə etmək olar və qalan registrlərdən istifadə etmək mümkün deyil. Üç əmr kodunu dəstəkləyir 0x03, 0x06 və 0x10.

UHF parametrləri

RF əsas çipi: PR9200 xüsusi radio tezliyi çipi

Tezlik diapazonu: 902-928MHz və ya 865-868MHz (tənzimlənən)

Tezlik modulyasiya üsulu: Geniş spektrli tezlik modulyasiyası (FHSS) və ya sabit tezlik proqram təminatı ilə təyin edilə bilər

Quraşdırılmış antenna: 3dbi dairəvi polarizasiya antenası

Hava interfeysi protokolu: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Çıxış gücü: 18-26dBm±1dBm

Çıxış gücünün tənzimlənməsi: 1dBm addım (proqramla müəyyən edilir)

Oxuma məsafəsi: Məsafə 30cm-200cm arasında idarə oluna bilər (etiket performansı və antenanın qazancı ilə əlaqədar)

Forma və interfeys

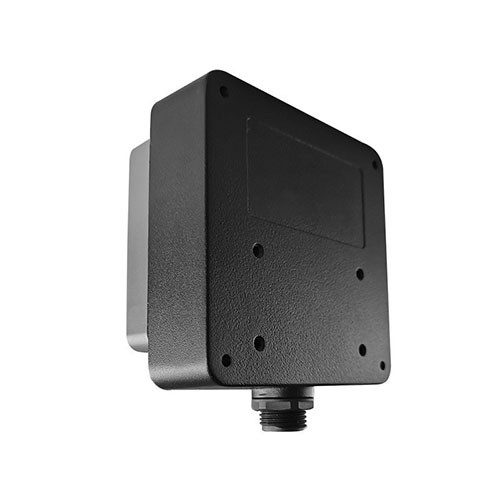

O, yaxşı havalandırılan, toza və yağışa davamlı mühitdə qapalı və ya açıq şəkildə quraşdırıla bilən ABS+ alüminium ərintisi qabığını qəbul edir.

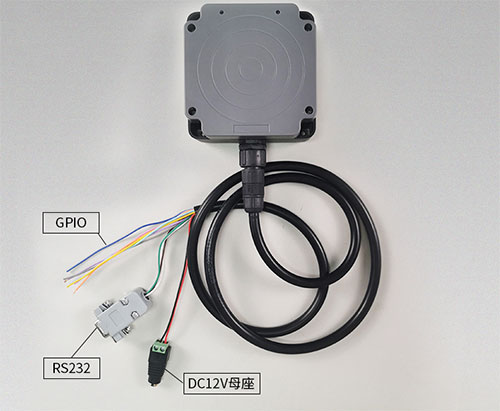

Yuxarıdakı cədvəldəki rabitə interfeysi, səs siqnalı və naqil ardıcıllığının göstərici işığı aşağıdakı xüsusiyyətlərə malikdir:

A. RS232 rabitə interfeysi: 1 RS232 portu (DB9 yuvası: RxD qəbulu, TxD göndərilməsi, siqnalın yerləşdirilməsi) birbaşa PC serial portuna qoşula bilər və rabitə məsafəsi 10 m-dən azdır.

B. Buzzer: Daxili səs siqnalı, oxucu hər dəfə elektron etiketi oxuduqda səs çıxaracaq.

C. Göstərici işığı: Qırmızı göstərici işığı güc açıldıqdan sonra həmişə yanır; oxucu hər dəfə elektron etiketi oxuduqda mavi göstərici işığı yanıb-sönür.

D. Güc interfeysi: +9~12V D aviasiya prizi (yəni qırmızı və qara).

E, I/O interfeysi

◆1 RS485 portu (485+ (yəni, bənövşəyi), 485- (yəni narıncı) diferensial siqnal 1, uzun məsafəli siqnal ötürülməsi üçün

◆2 I/O çıxış portları: sarı və mavi naqillərdən istifadə edərək yüksək və aşağı səviyyəli siqnalları çıxarın.

◆GND (yəni boz);

◆1 tetikleyici siqnal giriş portu: FIN1- (yəni mavi), FIN1+ (yəni çəhrayı), aşağı səviyyəli trigger.

Qeyd: Oxucu trigger rejimində işləyərkən, aparıcı aşağı səviyyəyə qoşulubsa, yüksək səviyyə bərpa olunana qədər oxucu avtomatik olaraq kart nömrəsini oxuyacaq.
