RS485 (MODBUS RTU) AGV | RGV avtomobil yerləşdirmə naviqasiyası əlamətdar kart oxuyucu sensoru aşağı tezlikli RFID kod oxuyucusu

Təsvir:

O, müxtəlif mühitlərdə işləyərkən dövrə parametrlərini avtomatik tənzimləyə bilən Avtomatik dönmə avtomatik tənzimləmə sxemi ilə gəlir. Güclü anti-müdaxilə qabiliyyətinə, yüksək qəbuledici həssaslığa, sabit performansa və güclü etibarlılığa malikdir.

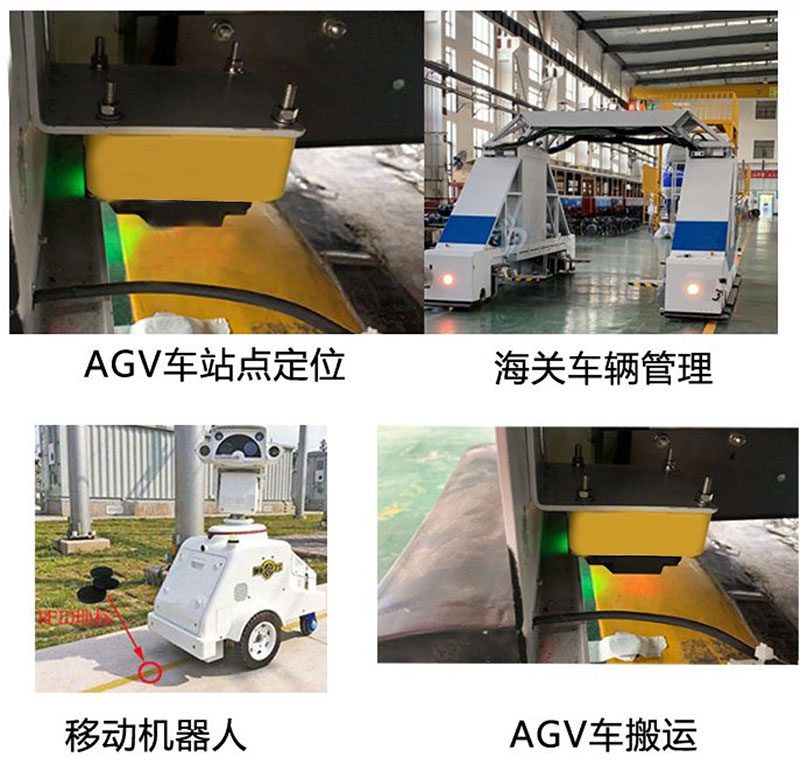

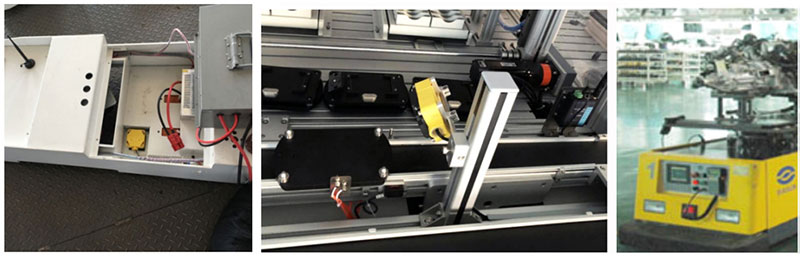

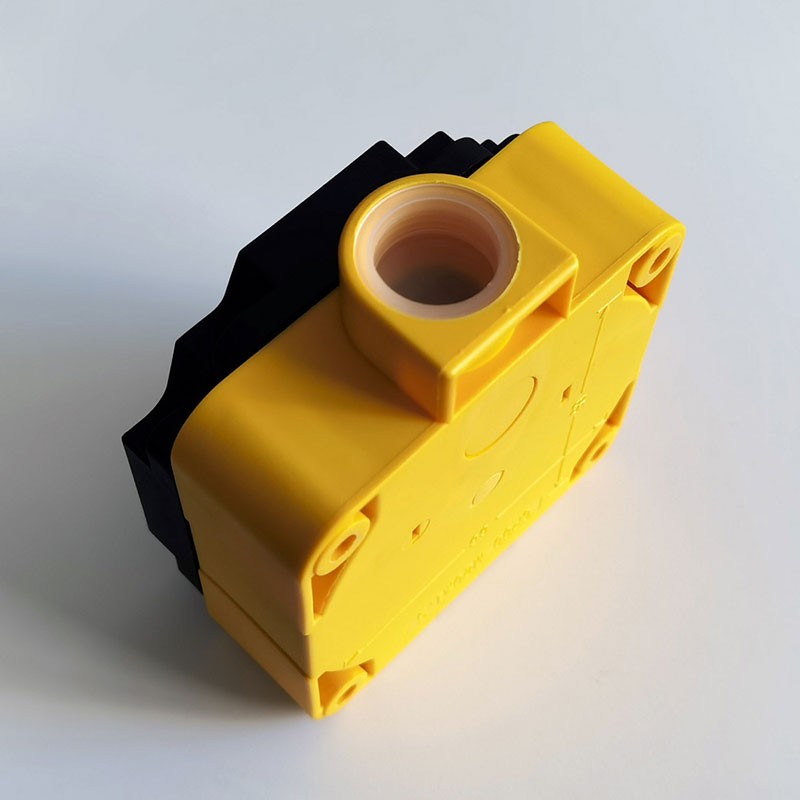

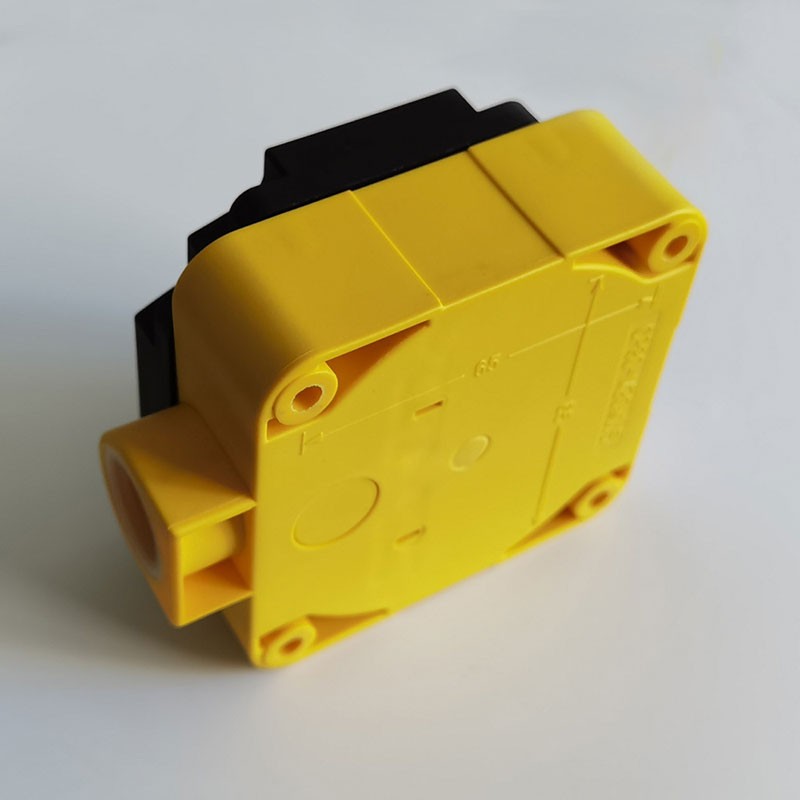

RS232 seriyalı rabitə AGV avtomobil əlamətdar sensoru yerləşdirmə etiketi RF kollektor naviqasiya kart oxuyucusu CK-G06 radiotezlik identifikasiyası texnologiyasına əsaslanan AGV idarə olunmayan avtomobillər üçün xüsusi olaraq hazırlanmış AGV əlamətdar kart oxuyucusudur. O, antenna, gücləndirici və nəzarətçini klassik dayanıqlı birinə birləşdirir.

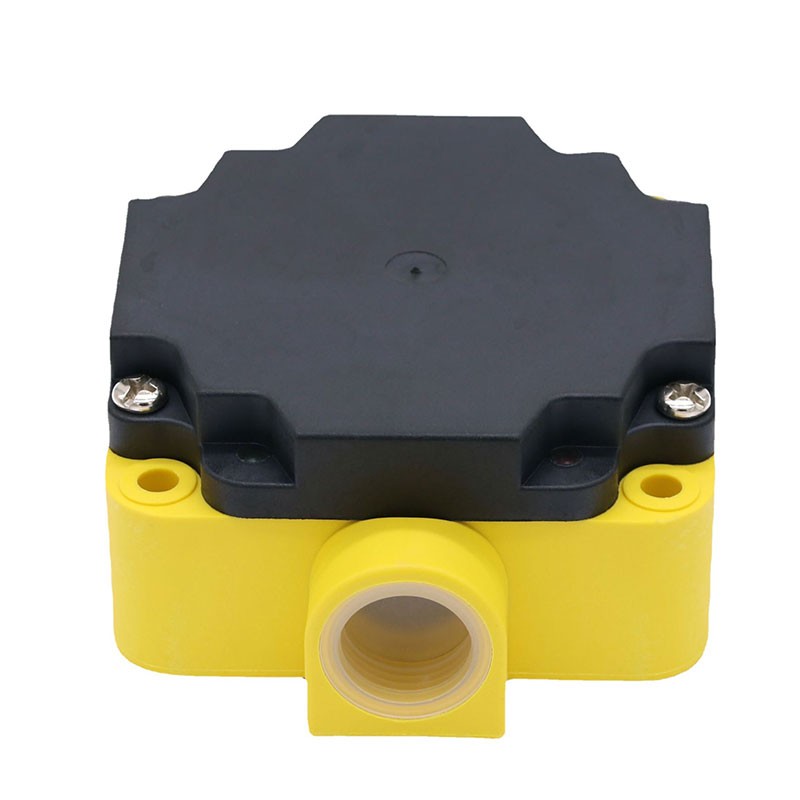

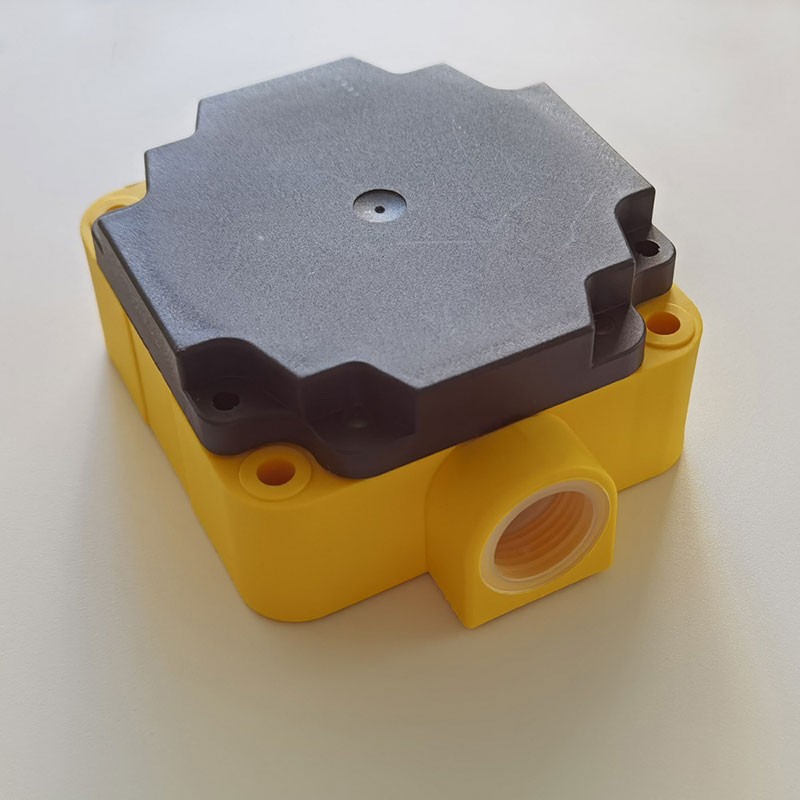

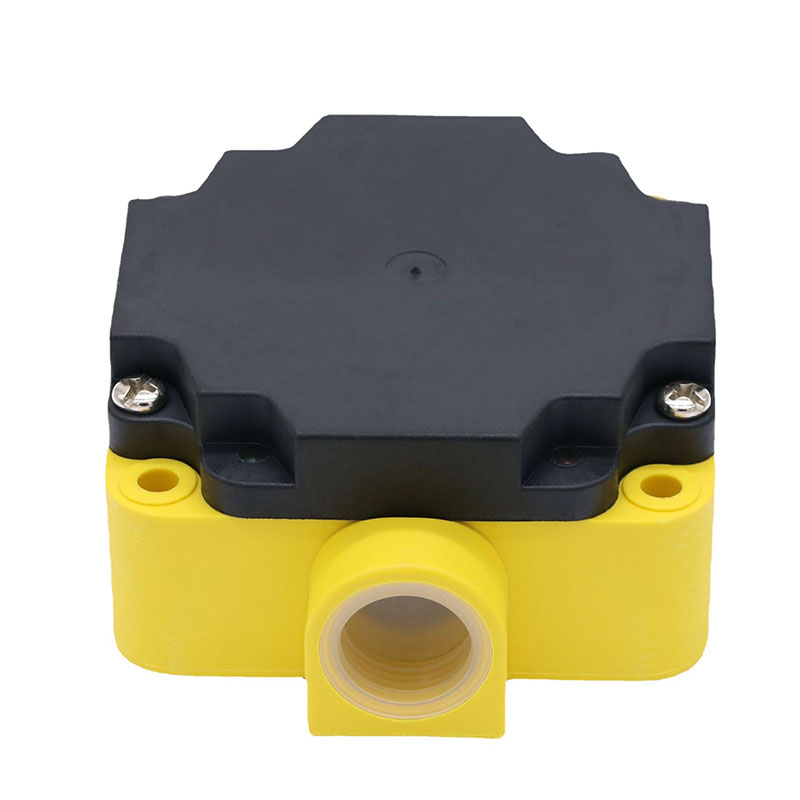

Kart oxuyucusu kvadrat görünüş dizaynını qəbul edir və 134.2KHZ və 125KHZ əməliyyat tezliklərini dəstəkləyir. O, iki protokol formatında etiketlərin oxunmasını dəstəkləyir: FDX-B və EMID. Şəbəkə rabitəsini asanlaşdırmaq üçün standart sənaye MODBUS RTU fieldbus protokolunu dəstəkləyir. Tezlik 115200-ə qədər konfiqurasiya edilə bilər. Kart oxuyucusu radiotezlik rabitə protokolunu birləşdirir və PC/PLC/SCM-ə qoşula bilər. Mürəkkəb radiotezlik rabitə protokollarını başa düşmədən etiket oxuma əməliyyatını başa çatdırmaq üçün istifadəçilər yalnız RS232/RS485 rabitə interfeysi vasitəsilə məlumatları qəbul etməlidirlər.

RS232 seriyalı rabitə AGV avtomobilin əlamətdar sensoru yerləşdirmə etiketi RF kollektoru naviqasiya kartı oxuyucusu CK-G06 26V, 5000W TVS borusu ilə enerji təchizatı, dalğalanmaya qarşı qorunma və polarite əks mühafizəsi; kart oxuyucusu avtomatik dönmə 16 səviyyəli avtomatik tənzimləmə ilə gəlir. Dövrə müxtəlif mühitlərdə işləyərkən dövrə parametrlərini avtomatik tənzimləyə bilər, xarici mühitin kartın oxunduğu məsafəyə təsirini minimuma endirir, özünün anti-müdaxilə qabiliyyətini daha da artırır və yüksək qəbuledici həssaslıq, sabit performans və güclü etibarlılıq xüsusiyyətlərinə malikdir.

Parametrlər:

◆ İş gərginliyi: 10-26 V

◆ Güc: 1.2 W

◆ Cari istehlak: <0.2A

◆Dövrə qorunması: əks polarite qorunması ilə

◆ İş tezliyi: 134.2KHZ, 125KHZ

◆ Tanınma sürəti: 2m/s

◆ Kartın oxunma məsafəsi: 0-180mm

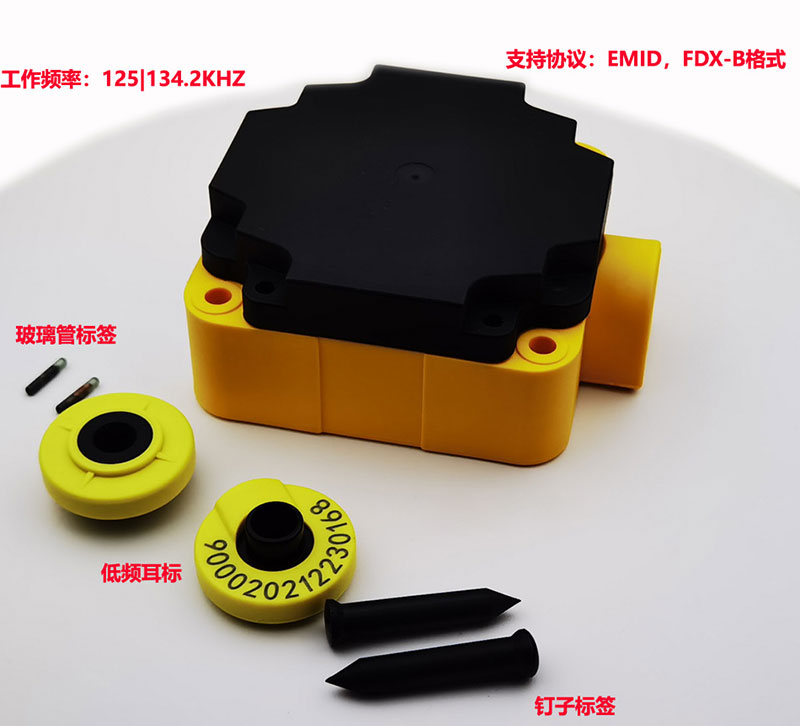

◆Dəstəklənən etiket növləri: FDX-B, EMID

◆ Rabitə interfeysi: RS232 / RS485

◆ İş rütubəti: 10-90% RH (kondensasiya yoxdur)

◆ İşləmə temperaturu: -25℃-+70℃

◆ Qoruma səviyyəsi: IP54

◆ Qabıq materialı: ABS mühəndis plastiki

◆ Naqil üsulu: terminal bloku

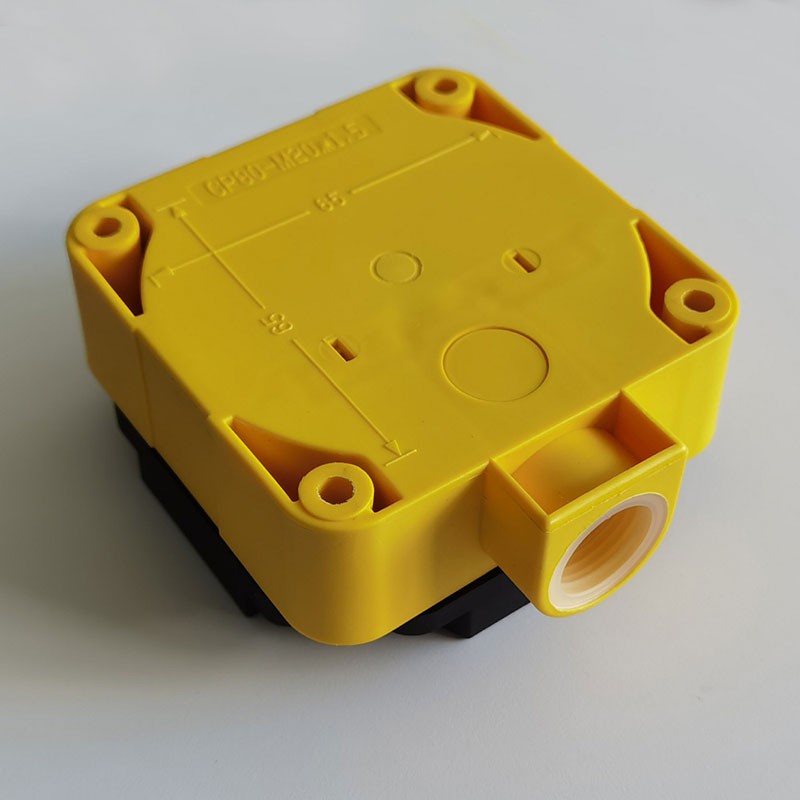

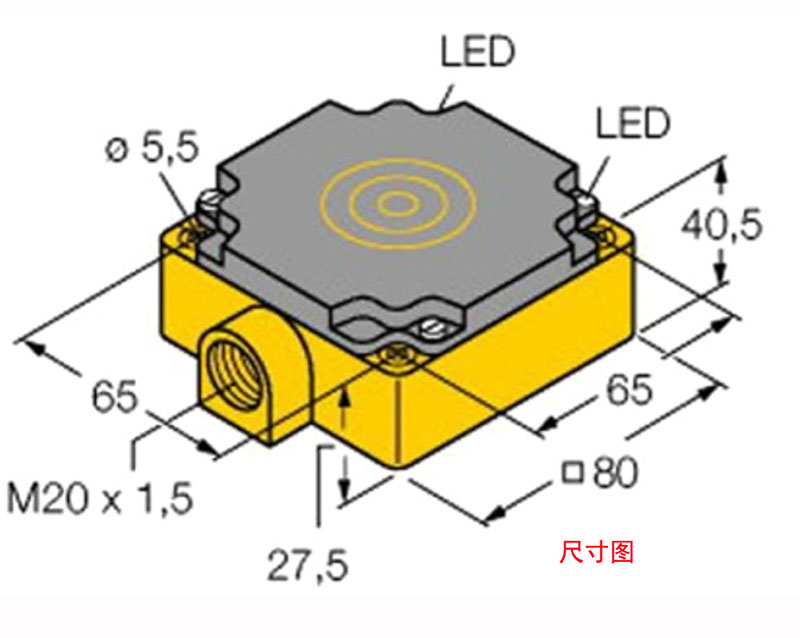

◆ Quraşdırma üsulu: M4 vintlər, 4 montaj dəliyi

Quraşdırma təlimatları və ehtiyat tədbirləri

   1) Kart oxuyucunu birbaşa metal səthə quraşdırmaq tövsiyə edilmir. Kart oxuyucusu ilə metal səth arasındakı məsafə plastik aralayıcılar, uzun vintlər və ya xüsusi mötərizələr vasitəsilə tənzimlənə bilər.

   2) Kart oxuyucunun kart oxuyan səthi bloklana və ya metal materiallarla əhatə oluna bilməz. Kart oxuyucunun yan tərəfi ilə metal konstruksiya arasındakı məsafə 20 mm-dən çox olmalıdır.

   3) Kart oxuyucusu elektromaqnit müdaxiləsinə meyilli olan mühərriklərdən, güc modullarından və digər cihazlardan uzaqda saxlanılmalıdır.

   4) Kart oxuyucusu ətrafındakı digər cihazlardan gələn elektromaqnit şüalanma kart oxuyucunun həssaslığını azalda və ya kartın oxunmasında nasazlıq yarada bilər. Elektromaqnit şüalanmasına meyilli olan qurğular üçün müvafiq radiasiyadan qorunma tədbirləri görülməlidir.

   5) Kart oxuma səthini etiket kartına doğru quraşdırın. Etiket kartı kartı oxuyan səthin mərkəzində ola bilər. Kart oxuma səthi və etiket kartı əyilməməsi üçün mümkün qədər üfüqi vəziyyətdə saxlanılmalıdır.

   6) Kart oxuyucusu ilə etiket kartı arasındakı məsafə maksimum hissetmə məsafəsinin 10%-dən 70%-ə qədərdir. Yüksək sürətli kartın oxunması tələb olunarsa, məsafənin 10-20 mm-də idarə olunması tövsiyə olunur.

   7) Kart oxuyucusu eyni anda yalnız bir etiket kartını oxuya bilər, ona görə də iki etiket kartını kartın oxunma diapazonuna yerləşdirməyin. İki etiket kartı arasındakı məsafə kart oxuyucunun uzunluğunun iki qatından çox olmalıdır.

   8) Ən yaxşısıdıroxunuşları qaçırmamaq üçün etiket kartını döngədə və ya filialda deyil, düz bir xətt üzərində quraşdırın.

    9) Normal etiket kartları birbaşa metal lövhələrə yapışdırıla bilməz. Bunun qarşısını almaq mümkün deyilsə, lütfən, T354AE xüsusi anti-metal etiketindən istifadə edin. Kartın yaxınlığında olan metal konstruksiyalar, naqillər və kabellər kartın oxunmasının həssaslığına təsir edəcək və ya kartın oxunmasında uğursuzluğa səbəb olacaq. Siz kartı bu yerlərdə quraşdırmaqdan çəkinməyə çalışmalısınız.

10) Etiket kartında dəqiq induksiya sarğı var. Uzun xidmət müddətini qorumaq üçün, lütfən, onu basmaqdan və əzməkdən çəkinməyə çalışın.

siqnal göstəricisi

Qırmızı LED: Güc göstərici işığı

Yaşıl LED: Etiket aşkarlama göstərici işığı

Sensorun işləmə prosesi

Sensor enerji təchizatına qoşulduqdan sonra qırmızı LED yanır və sensor avtomatik tənzimlənməyə daxil olur.

iş mühitinə uyğun olaraq öz parametrlərini bildirin və tənzimləyin.

Sensör RFID etiketinin mövcudluğunu aşkar etdikdə yaşıl LED

RS232 interfeysi vasitəsilə məlumatı qəbulediciyə ötürərkən yanır.

Rabitə İnterfeysi

Rabitə interfeysi: RS232

Data formatı: 1 başlanğıc biti, 8 data biti, paritet biti yoxdur, 1 dayanma biti

Baud sürəti: 9600

Çıxış kodlaşdırma formatı: ASCII kodu

ünsiyyət prosesi

Sensör iki rabitə rejimini dəstəkləyir: Avtomatik Göndərmə rejimi və Yenidən Göndərmə rejimi.
