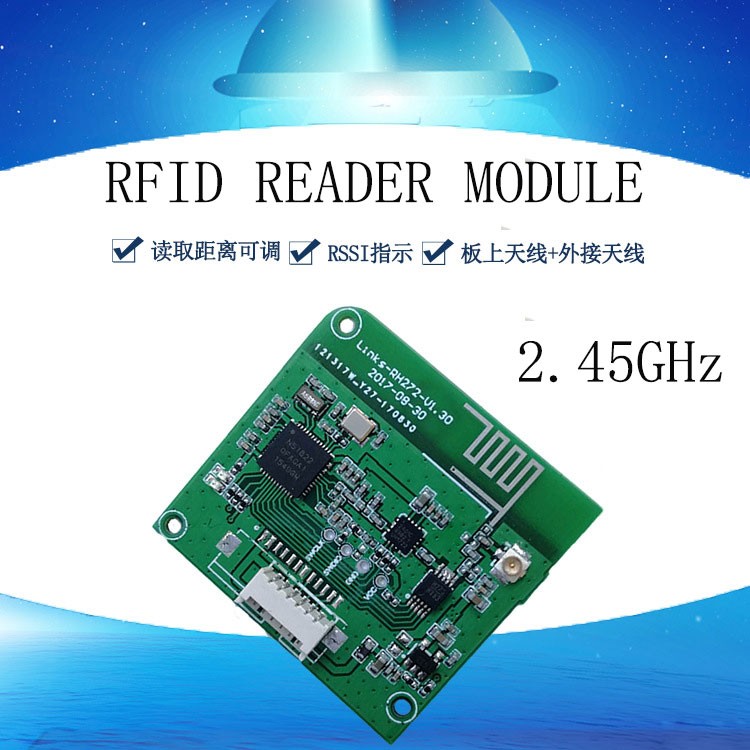

RFID aktiv oxu-yazma modulu 2.45G aktiv oxu-yazma modulu əl RFID modulu

2.45Ghz ISM diapazonunda işləyin. TTLRS-232 interfeysini təmin edin, modul əlaqə nəzarəti daha rahatdır. Modul PA və siqnal kondisioner dövrəsini birləşdirir, giriş/çıxış gücü proqram tərəfindən idarə oluna bilər və ötürmə məsafəsi idarə oluna bilər. Modul aşağı enerji istehlakı texnologiyasını dəstəkləyir və modulun iş gücü xarici idarəetmə portu vasitəsilə açıla və söndürülə bilər; Tətbiqetmə təlimatlarını və API inkişaf kodlarını sürətli inteqrasiya etmək üçün təmin edin.

Əsas texniki parametrlər

RF parametrləri

İşləmə tezliyi: ISM tezlik diapazonu, 2.4-2.48GHzGFSK modulyasiya rejimi

Çıxış gücü: maksimum çıxış +18dBm, quraşdırılmış 32db güc tənzimləyicisi, addım mənfi -2db, proqram təminatına nəzarət

Qəbul edilən həssaslıq: -96dBm

RSSI: -50dBm-80dBm, dəqiqlik +1dB

Antena interfeysi: PCB antenası və ya xarici antenna (birini seçin, xarici antenna IPX konnektorudur)

İnterfeys üsulu: 1,25 mm aralıq 6pin birləşdiricisi

Rabitə interfeysi: TTL orta düz RS232 serial port, rabitə sürəti 115200bps

1/0 interfeys: dəstək 1 kanal modulunu Aktivləşdirin

Proqram platforması: API inkişaf dəstləri, tətbiq təlimatları və nümunə kodları təmin edin

Məlumatların ötürülməsi və etiket manipulyasiyası

Etiket protokolu: şəxsi protokol, məlumat ötürmə protokolu müştəri tələblərinə uyğun olaraq fərdiləşdirilə bilər

İş rejimi: Aktiv teqlərə uyğundur

Oxumaq üçün etiket məsafəsi: 0~200 metr (teq və xarici antenanın çıxış gücündən asılı olaraq,

açıq sahə testi)

Tanınma sürəti: 200 teq/saniyə (yalnız ID nömrəsi)

Toqquşmaya qarşı emal: 1000 teq eyni vaxtda oxunur

Mexaniki və elektrik xüsusiyyətləri

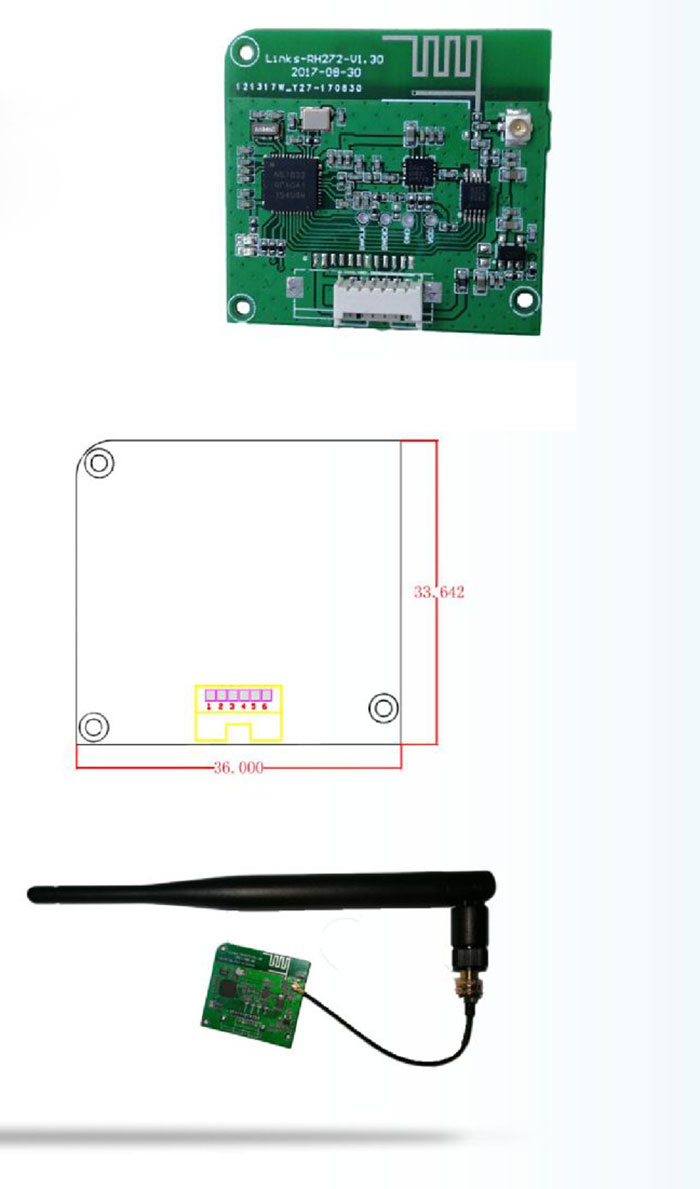

Ölçü: 36mmx34mm (müştəri tələblərinə uyğun olaraq fərdiləşdirilə bilər)

Çəki: 20 q

Enerji təchizatı: DC 3.3V

Güc istehlakı: 300mW

İş temperaturu: -40°C+80”C

Saxlama temperaturu: -60C+80C

İş rütubəti: 5%~95% (kondensasiya yoxdur)

Pin tərifi

pin1

VCC

Güc siqnalı, giriş DC3.5V-5V

pin 2,6

GND

Güc siqnalı, güc qurğusu

pin 3

EN

Modul aktiv, yüksək səviyyəli aktiv modul işi, TTL səviyyəsi

pin 4

RID UART RXD.

Serial port məlumat qəbulu, TTL səviyyəsi

pin 5

TXD TART TED.

Serial məlumat ötürülməsi, TTL səviyyəsi

Tətbiq sahələri:

1) Nəqliyyatın idarə edilməsi: avtomobil, dəmir yolu nəqliyyatının idarə edilməsi və konteyner daşımalarının idarə edilməsi və s.

2) anbar logistikasının idarə edilməsi: əmtəə axınının və anbarların idarə edilməsi, eləcə də poçt, bağlamalar, hava baqajı və s.

3) Aktivlərin idarə edilməsi: telekommunikasiya, elmi tədqiqat, hərbi, maliyyə, idman, tekstil, tibb və digər müəssisələrin əsas vəsaitlərinin idarə edilməsi

4) Regional yerləşdirmə: kömür şaxtalarında, xəbərdarlıq zonalarında, qocalar evlərində, idman yarışlarının keçirildiyi yerlərdə və s. personalın və ya Avadanlıqların yerləşdirilməsi; Nəqliyyat vasitələrinin idarə edilməsi: nəqliyyatda, nəqliyyatda, sənayedə və dağ-mədən sənayesində, müəssisələrdə və yaşayış məntəqələrində avtomobillərin və qeyri-motorlu nəqliyyat vasitələrinin monitorinqi və nəzarəti.

5) İdarəetmə;

6) Proses axını: bütün istehsal prosesi boyunca hissələri izləmək;

7) Yol və körpü rüsumlarının yığılması: Bu məhsul uzun məsafələrdə etiket məlumatlarını yüksək sürətlə oxumaq qabiliyyətinə malik olduğundan, yol və körpü ödənişlərinin toplanması dayanmadan həyata keçirilə bilər;

8) Gömrük rəsmiləşdirilməsinin idarə edilməsi: Gömrük rəsmiləşdirilməsi və tranzit materialları və nəqliyyat vasitələrinin idarə edilməsi:

9) Dayanacaqların idarə edilməsi: idarəetmənin və yüklənmənin avtomatlaşdırılmasını həyata keçirmək;

10) Girişə nəzarətin idarə edilməsi: o cümlədən nəqliyyat vasitələrinin və personalın giriş-çıxışının idarə edilməsi
