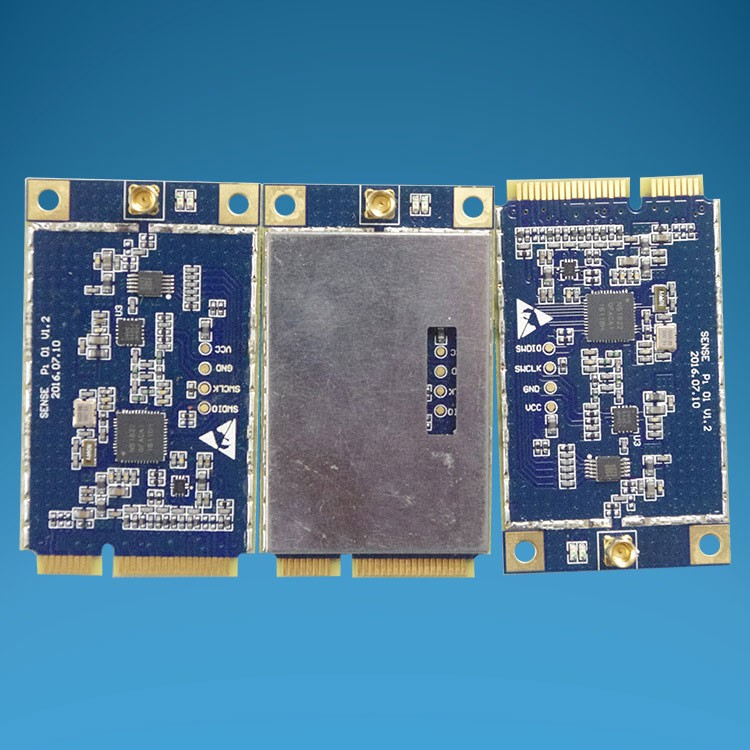

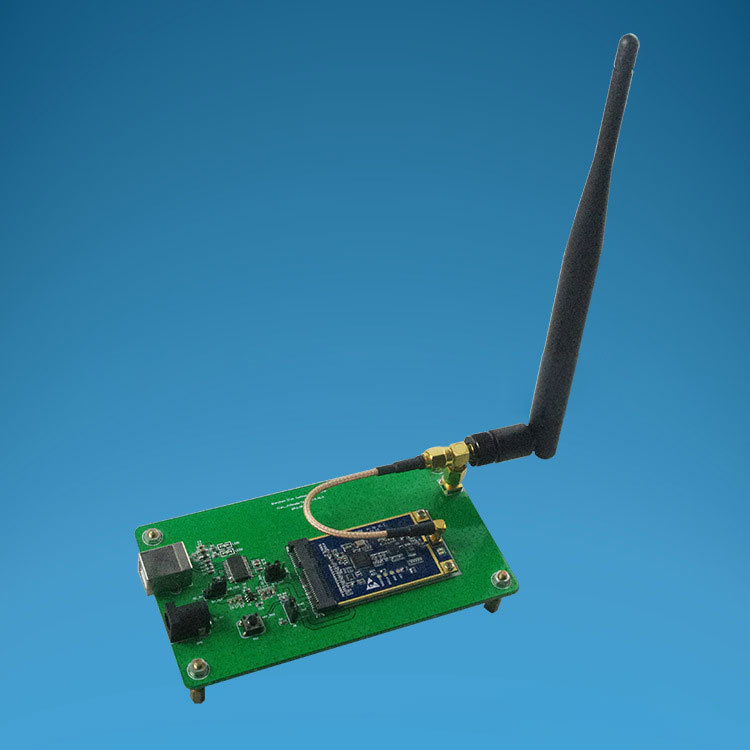

RFID aktiv oxu-yazma modulu 2.45G aktiv oxu-yazma modulu aktiv PCie interfeys modulu rfid modulu

2.45 GHz ISM diapazonunda işləyin, məlumat ötürülməsi pulsuzdur. TTL RS-232 interfeysi və çox kanallı IO nəzarət interfeysini təmin edin, modul əlaqə nəzarəti daha rahatdır. Modul PA və siqnal kondisioner dövrəsini birləşdirir, giriş/çıxış gücü proqram təminatı ilə idarə oluna bilər və ötürmə məsafəsi idarə oluna bilər. Modul aşağı enerji istehlakı texnologiyasını dəstəkləyir və modulun iş gücü xarici idarəetmə portu vasitəsilə açıla və söndürülə bilər; Sürətli inteqrasiya və tətbiqi asanlaşdırmaq üçün API inkişaf dəstləri, tətbiq təlimatları və nümunə kodları təqdim olunur.

RF parametrləri

  İş tezliyi: ISM tezlik diapazonu 2.4-2.48GHz

  Çıxış gücü: maksimum çıxış +18dBm, quraşdırılmış 32db güc tənzimləyicisi, addım -2db, proqram təminatına nəzarət

  Qəbul həssaslığı: -96dBm

Siqnal gücü göstəricisi (RSSI): -50dBm- -80 dBm, dəqiqlik ±1dB

  Antena interfeysi: bortda MMXCK-KE konnektoru, xarici antena tələb olunur

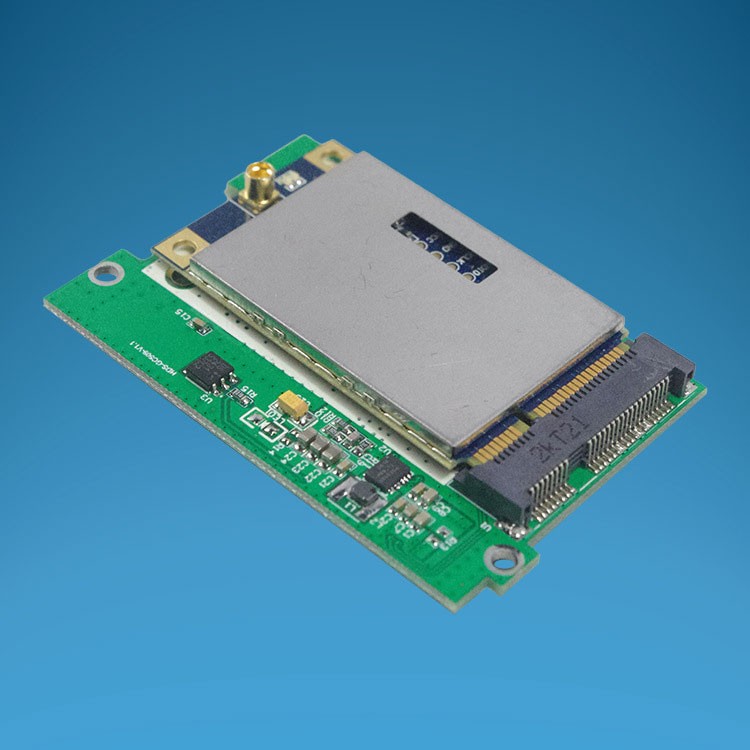

İnterfeys rejimi: MINI-PCIE kart standart interfeysi

  Rabitə interfeysi: TTL səviyyəli RS232 seriya portu

  I/O interfeysi: TTL səviyyəli 2 kanalı dəstəkləyir, IO port çıxış çıxış siqnalı (xüsusiləşdirilməlidir)

  Tətbiq proqram platforması: API inkişaf dəstləri, tətbiq təlimatları və nümunə kodları təmin edin

Məlumatların ötürülməsi və etiket manipulyasiyası

Dəstək etiket protokolu: şəxsi protokol, məlumat ötürmə protokolu müştəri tələblərinə uyğun olaraq fərdiləşdirilə bilər

Dəstək etiketinin iş rejimi: Aktiv etiketimizə uyğundur

  Oxuma etiketi məsafəsi: 0~150 metr (etiketin çıxış gücündən və xarici antenadan asılı olaraq, açıq sahədə sınaqdan keçirin)

  Tanınma sürəti: 120 etiket/saniyə (yalnız ID nömrəsi)

  Toqquşmaya qarşı emal: eyni anda 300 teq oxunur

Mexaniki və elektrik xüsusiyyətləri

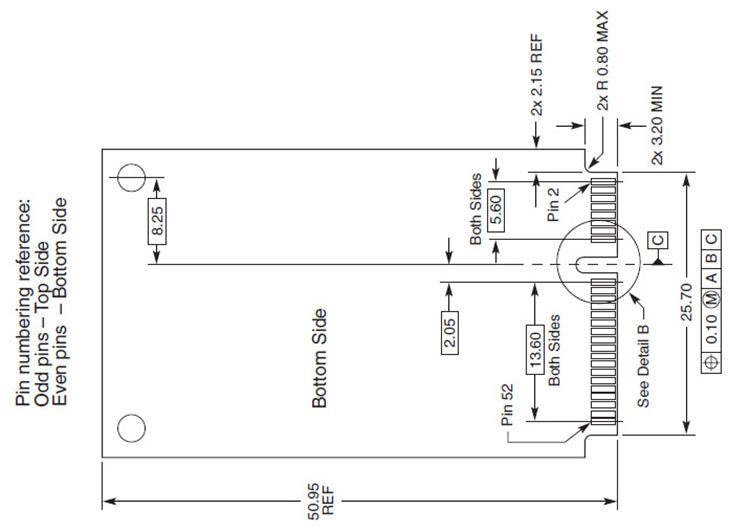

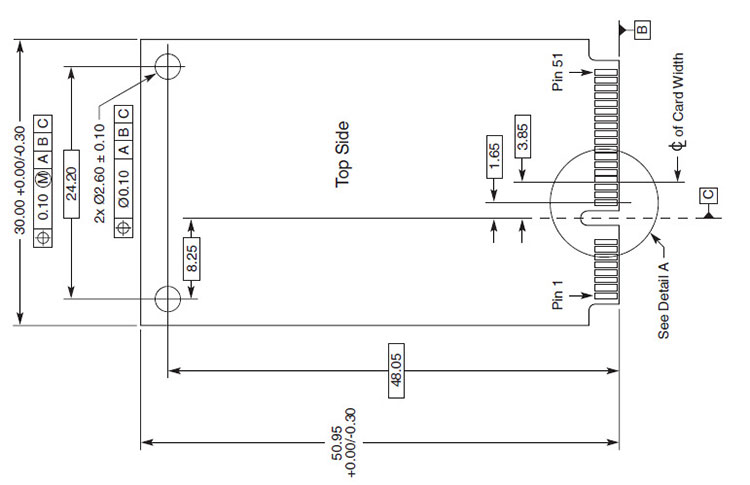

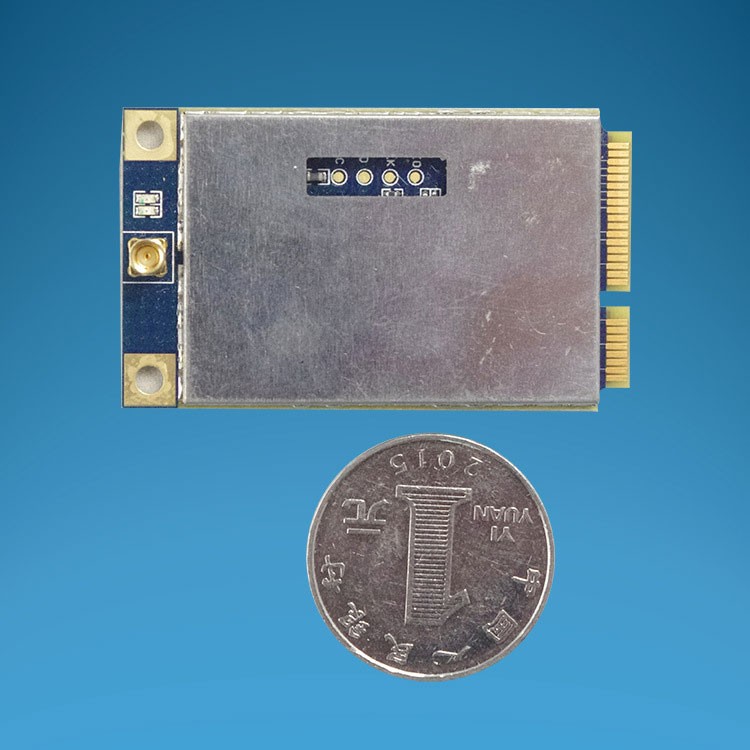

  Ölçülər: 30mm x 50.96mm

  Çəki: 20g

  Enerji təchizatı: DC 3.3V

  Enerji istehlakı: 300 mW

  İş temperaturu: -40°C~+80°C

  Saxlama temperaturu: -60°C~+80°C

  İş rütubəti: 5% ~ 95% (kondensasiya yoxdur)

pin 2, 24, 39, 41, 52

VCC

Güc siqnalı, giriş DC 3.3V

pin 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

güc siqnalı, güc yer

pin 38

UART_RXD

UART RXD, serial port məlumatlarının qəbulu, TTL səviyyəsi

sancaq 36

UART_TXD

UART TXD, serial port məlumat ötürülməsi, TTL səviyyəsi

28

UART_RTS

Qorunan IO interfeysi, məlumat göndərmək üçün UART_RTS serial port sorğuları

pin 30

UART_CTS

Qorunan IO interfeysi, UART_CTS seriya portu məlumat göndərməyə imkan verir

pin 51

IOT_DFX

DFX geri dönmə siqnalı, UART-ın TX/RX geri döngəsi yüksək olduqda, xarici açılan rezistor tələb olunur.

pin 22

IOT_RST

Modul sıfırlama siqnalı, aktiv aşağı, xarici çəkilmə rezistoru lazımdır

pin 3

IO_ON

Modulun yerində olub-olmadığını aşkar etmək üçün xarici prosessor tərəfindən istifadə olunan modul yerində siqnal və xarici 10K çəkilmə rezistoru tələb olunur.

sancaq 46

IO_ON_AS

Modulun yerində olub-olmadığını aşkar etmək üçün xarici prosessor tərəfindən istifadə olunan modul yerində köməkçi siqnal, birbaşa PIN3-ə (IOT_ON) qoşulub və xarici 500Ω açılan rezistor tələb olunur.

digər sancaqlar

NC

funksiyası yoxdur
