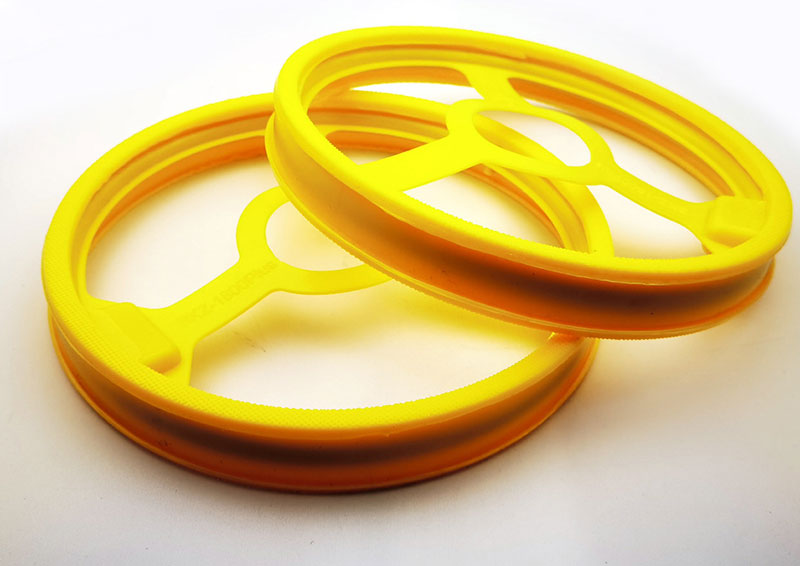

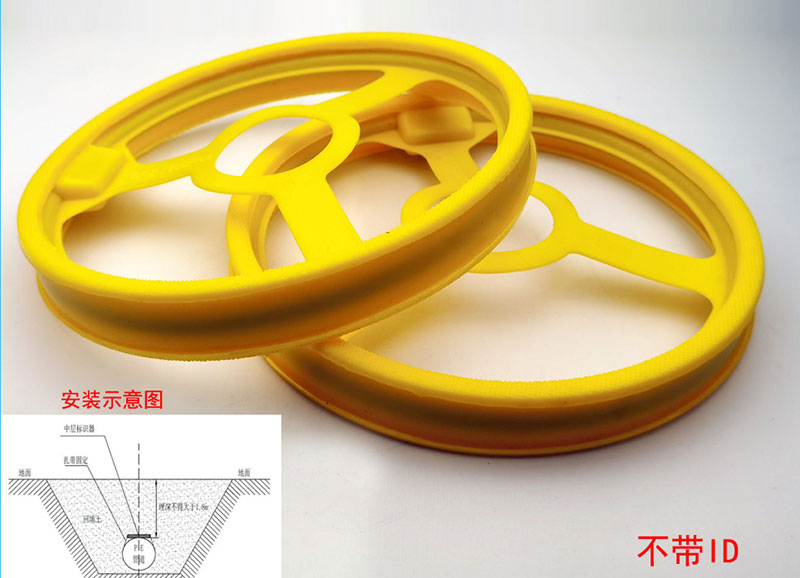

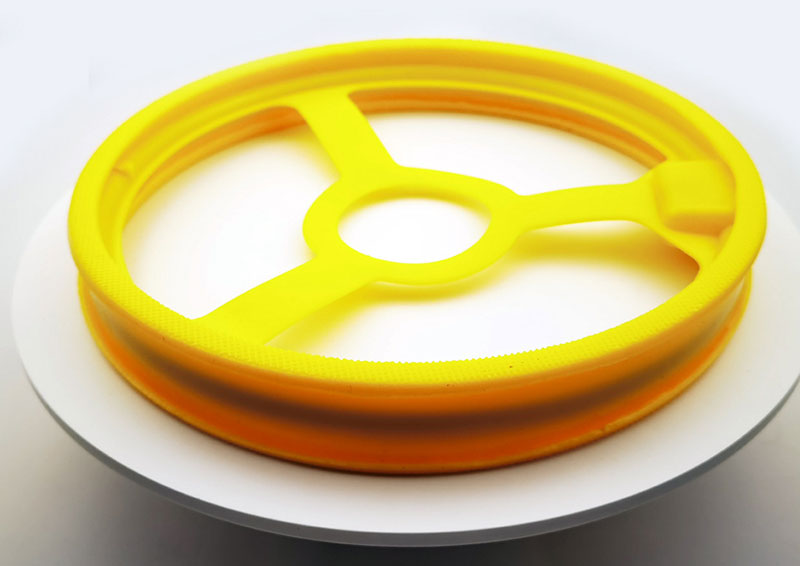

Qaz kəmərinin yeraltı yeraltı elektron etiketli disk formalı elektron marker markeri

Qaz, elektrik enerjisi, suya qənaət, rabitə və digər sənaye sahələrində boru şəbəkələrinin, boru kəmərlərinin və boru dəhlizlərinin yerləşdirilməsi və müəyyənləşdirilməsində geniş istifadə olunur. Boru kəmərinin çəkilməsi prosesində elektron nişanları işarələmək və basdırmaq üçün dönmə nöqtələrində, tee açılışlarında və s.-də elektron markerləri basdırmaq üçün istifadə edilə bilər. Cihazın daşıya biləcəyi məlumatlara aşağıdakılar daxildir: basdırılma yerinin xüsusiyyətləri, boru materialının kateqoriyası və dərəcəsi, borunun diametri, dizayn təzyiqi, boru kəmərinin basdırılma dərinliyi, basdırılma vaxtı və digər məlumatlar.

Yeraltı elektron etiketlərin iş prinsipi

Yeraltı qaz kəmərinin elektron identifikasiyası sistemi detektor vasitəsilə müəyyən tezlikli elektromaqnit dalğası siqnalını göndərməklə yeraltı elektron etiketi Aktivləşdirir. Siqnal yenidən detektora əks olunur. Siqnal gücünə əsaslanaraq, detektor elektron etiketin dəqiq yerini (enlem və uzunluq) və dərinliyini aşkar edə bilər.

√Qablaşdırma materialı: yüksək sıxlıqlı polietilen qabıq

√Su keçirməz, korroziyaya qarşı və davamlıdır

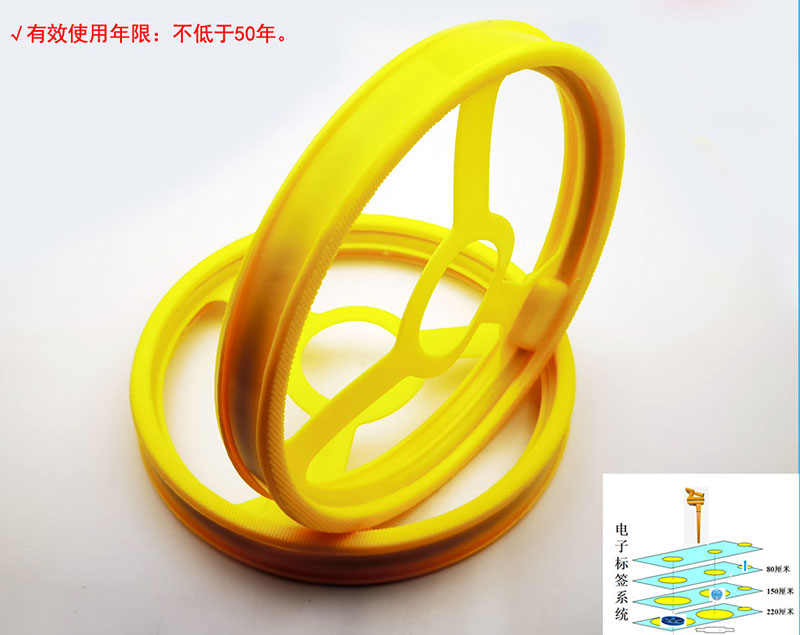

  Yeraltı elektron markerlər | Elektron markerlərin şəxsiyyət nömrəsi yoxdur. Gömülü uzunluq və enlik koordinat məlumatları detektor tərəfindən müəyyən edilir və CİS coğrafi məlumatların idarə edilməsi sistemində uzunluq və enlik koordinat məlumatlarına bağlanan və müvafiq Təsvirə əlavə edilən unikal ID nömrəsi verilir. O, möhürlənmiş və suya davamlı yüksək sıxlıqlı polietilen qabıqdan və içərisində passiv antenadan ibarətdir. Müəyyən bir tezliyə malik daxili rezonans dövrəsinə malikdir. Effektiv xidmət müddəti 50 ildən az deyil, maksimum aşkar edilə bilən dərinlik isə 1,8 metrdir.

Yeraltı qaz kəmərinin elektron identifikasiya sistemini formalaşdırmaq üçün yeraltı elektron etiketlərdən yeraltı boru kəməri detektorları ilə birlikdə istifadə edilməlidir. Detektor yeraltı elektron etiketi aktivləşdirmək üçün müəyyən tezlikli elektromaqnit dalğa siqnalını göndərir. Siqnal yenidən detektora əks olunur. Siqnal gücünə görə, detektor elektron etiketin dəqiq yerini (enlem və uzunluq) və dərinliyini aşkar edə bilər.

Funksiyalar:

1. Detektor müəyyən tezlikli siqnalları fasilələrlə göndərir

2. Eyni rezonans tezliyinə malik yeraltı elektron etiketlər siqnal enerjisini udur və saxlayır.

3. Detektor qısa müddət ərzində siqnal göndərdikdən sonra göndərilməsini dayandırır və siqnal qəbulu rejiminə keçir.

4. Detektor siqnal göndərməyi dayandırdıqda, yeraltı elektron etiket yığılmış enerjini buraxacaq və onu yenidən detektora əks etdirəcək, beləliklə yeraltı elektron etiket işləmək üçün batareya tələb etmir.

5. Yeraltı elektron etiketin xüsusi yerini müəyyən etmək üçün detektor qaytarılmış siqnal gücünü aşkar edir.

6. Siqnal detektor yeraltı elektron etiketə ən yaxın olanda, yəni birbaşa yeraltı elektron etiketin üstündə olduqda daha güclü olur.

Xüsusiyyətlər:

(1) Suya davamlıdır, antimaqnitdir, yüksək temperatura davamlıdır və ətraf mühitdən təsirlənmir.

(2) O, passiv və kontaktsız əməliyyatı qəbul edir və istifadəsi asandır. Məlumatların düzgün şəkildə oxunması, məlumatların toplanmasına əl ilə müdaxilə nəticəsində yaranan səmərəliliyin azaldılması və səhvlərin düzəldilməsi xərclərini azaltmaq və ya hətta aradan qaldırmaq üçün onu yalnız detektorun yaratdığı elektromaqnit sahəsinə yerləşdirmək lazımdır.

(3) Məlumatların oxunması sürətli və uzaq məsafədədir. O, teq daxilində saxlanılan məlumatları oxuya və real vaxt rejimində teq məlumatını göstərmək üçün mobil internet vasitəsilə fon idarəetmə sistemindəki məlumatlarla əlaqələndirə bilər.

(4) Oxu görünən işığa etibar etmir, ona görə də vizual görünmə tələb olunmur və barkod və etiket texnologiyasının uyğunlaşa bilmədiyi sərt mühitlərdə istifadə oluna bilər.

(5) O, məlumat məlumatları üçün məxfilik funksiyasına malikdir, belə ki, verilənlər yalnız xüsusi oxucu tərəfindən oxuna bilsin.

TƏTBİQLƏR

ED2000 müəyyən intervalda və ya dəyişən tendensiyanın dönüşü zamanı və bəzi hadisə nöqtələrində, məsələn, əlaqə nöqtələri, siyirtmələr, quyu qapaqları, T-şəkilli budaqlar və s. kimi yerlərdə quraşdırıla bilər. Layihənin əhəmiyyətinə və layihə büdcəsinə uyğun olaraq quraşdırma sıxlığı bir neçə metrdən on metrə qədər, adətən 10-20 metrə qədər dəyişə bilər.

· Boru kəməri yolu

· Qeyri-metal boru

· Müxtəlif klapanlar

· Ölçmə cihazı

· Müxtəlif keçid məntəqələri

· Tee · Dərinlik dəyişikliyi

· Təzyiq azaldıcı cihaz

· Katodik müdafiə

· Təzyiq nəzarət nöqtəsi

· Daxili qorunan port

· Müxtəlif dirsəklər

· Boru diametrinin dəyişdirilməsi

· Su quyusu · Qapaq

· Baxım nöqtəsi

RFID qaz kəməri yerləşdirmə diski markeri

RFID elektrik kabeli boru kəmərinin yerləşdirilməsi disk markeri

RFID su təchizatı borusu yerləşdirmə disk markeri

RFID drenaj borusu yerləşdirmə disk markeri

RFID rabitə optik kabel boru kəmərinin yerləşdirilməsi disk markeri

RFID bələdiyyə universal disk markeri qaz boru kəmərinin yerləşdirilməsi disk markeri

RFID elektrik kabeli boru kəmərinin yerləşdirilməsi disk markeri

RFID su təchizatı borusu yerləşdirmə disk markeri

RFID drenaj borusu yerləşdirmə disk markeri

RFID rabitə optik kabel boru kəmərinin yerləşdirilməsi disk markeri

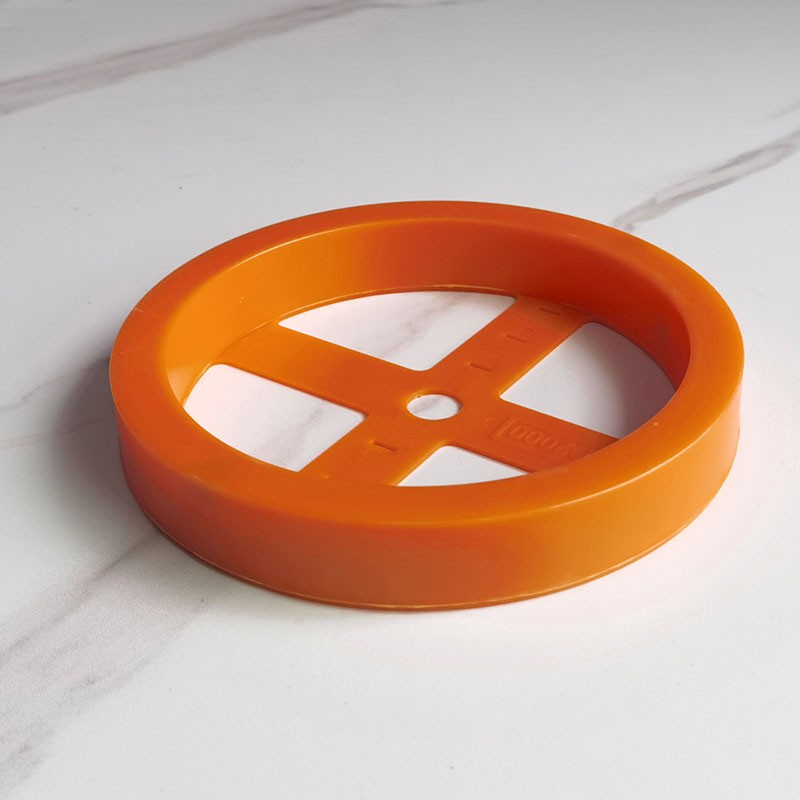

RFID Bələdiyyə Universal Disk Markeri

XÜSUSİYYƏTLƏR

3.1. Fiziki xüsusiyyətlər

· Qabıq: ABS

· çəki: 220g±10%

· Korpusun diametri - 8,4 düym (213 mm)

· Korpusun hündürlüyü - 1,2 düym (3,1 sm)

· Ərimə indeksi: 1,8 q/10 dəq (200 ℃ / 5 kq)

· Rockwell sərtliyi: R-116

· Yumuşalma nöqtəsi: 105 ℃

3.2. Ətraf mühitin xüsusiyyətləri

· İşləmə temperaturu: - 20 ℃ - 50 ℃

· Saxlama temperaturu: - 20 ℃ - 70 ℃

· Düşmə testi: o, 10 futdan (təxminən 3 metr) beton döşəməyə düşməyə tab gətirə bilər

· Suya və toza davamlı: IP68

· Sıxılma qabiliyyəti: 10kN eksenel təzyiqə (vahid təzyiq) məruz qaldıqdan sonra məhsulun daimi zədələnməsi, çatlaması və sızması yoxdur və elektron funksiyası zədələnmir.

3.3. Elektrik Xüsusiyyətləri

· Maksimum yerləşdirmə dərinliyi - 6,5 fut (2,0 m) qədər

· Metal qurğudan markerə qədər minimum məsafə - 4in (10sm)

· Qlobal Unikal İD kodu (ID Versiyası): 10 rəqəm

· Uyğun lokator:

ID olmayan versiya: ED8000 və ya 3M Dynatel EMS Locator

ID versiyası: ED8000

· Tezlik (özəlləşdirilə bilər):

       Güc 169.8khz

Su 145,7 kHz

Sanitar 121,6 kHz

Telekommunikasiya 101,4 kHz

Qaz 83 kHz

              Kabel TV 77 kHz

         Ümumi 66,35 kHz

Markerin quraşdırılması

· Markeri qeyri-metal kabelin üzərinə qoyun

· Kabelin üzərinə metal (o cümlədən qorunan kabel, Koaksial kabel və s.) minimum 4 düym (10 sm) doldurucu kir qoyun.

· Torpağı örtməzdən əvvəl markeri örtmək üçün qumdan istifadə edilməlidir. Bu, markerə daha yaxşı qorunma verə bilər

İstifadə sahəsi:

1. Birbaşa basdırılmış qeyri-metal qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərləri və qurğuları elektron identifikasiya sistemlərindən istifadə etməlidir;

2. Birbaşa basdırılmış metal qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərləri və qurğuları üçün xətlərin mürəkkəbliyinə uyğun olaraq elektron markerlər seçilir;

3. Yeraltı qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərləri üçün bütün növ siyirtmələr;

4. Görünməyən və ya yanmış ola bilən bütün lyuk qapaqlarıbələdiyyə orqanları tərəfindən (yollar, yaşıllaşdırma);

5. Bütün yeraltı qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərləri insan quyularının növbələrində deyil;

6. Bütün yeraltı qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərlərinin qovşaqları və qovşaqları, məsələn, tee və reduksiya qovşaqları;

7. Bütün yeraltı qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərlərinin və digər yeraltı qurğuların kəsişməsi;

8. Qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərləri yolların, çayların, binaların, divarların və ya digər ictimai əlaqələr obyektlərinin iki ucundan keçir və qaz kəmərlərinin mühafizə borularının iki ucu ola bilər;

9. Qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər boru kəmərlərinin dərinliyi 0,5 metrdən çox dəyişdikdə, yerləşdiyi yer hündür və alçaqdır;

10. Qaz, elektrik, su təchizatı, rabitə, kanalizasiya və s. üçün əvvəlcədən basdırılmış bütün boru ucları;

11. Xəndəksiz texnologiya ilə çəkilmiş qaz, elektrik, su, rabitə, kanalizasiya və s. kimi yeraltı boru kəmərlərinin hər iki ucu;

12. Təmir edilmiş yeraltı qaz, elektrik, su təchizatı, kommunikasiyalar, kanalizasiya və digər boru kəmərləri və ya birləşmələri (texniki məlumatların müəyyən edilməsi üçün istifadə olunur);

13. Fayl cizgilərində qeyd olunan bütün digər mühüm yeraltı qaz, elektrik, su təchizatı, rabitə, kanalizasiya və digər obyektlər;

14. Operatorların düşündüyü bütün yerlər işarələnməli və yerləşdirilməlidir

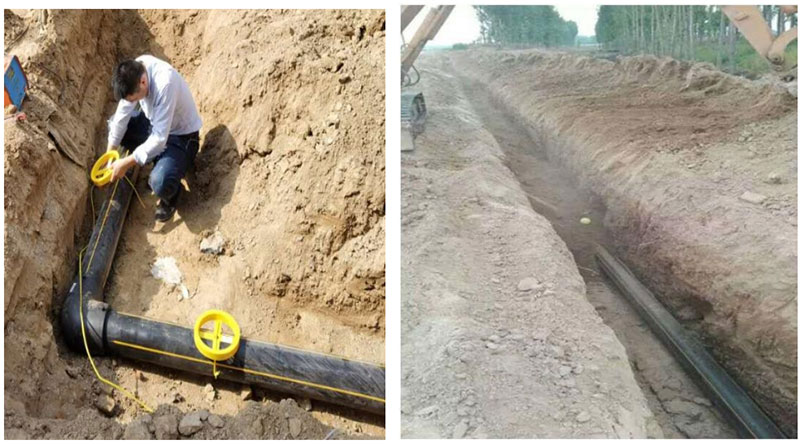

Quraşdırma planı

1. Elektron işarələri yerləşdirməzdən əvvəl əvvəlcə əlaqənin bağlanmasının zəruri olub-olmadığını qiymətləndirin. Lazım gələrsə, elektron işarələmə çuxurundan keçmək və etibarlı əlaqəni təmin etmək üçün qalstukdan istifadə edin və markalanmanın artıq əyilməməsini təmin etmək üçün borunun hər iki tərəfini elektron markerin dibinə nazik qumla əl ilə doldurun.

2. Əgər işarələnəcək obyekt metaldırsa, markeri ondan ən azı 10 sm məsafədə qoymaq və arasına torpaq doldurmaq tövsiyə olunur.

3. Loqonun yerini düzəltmək üçün loqodan 15 sm yuxarı doldurun.

4. Yer səthi ilə bərabər olana qədər doldurun.
